ข้อต่อ ASTM A420 WPL6

ASTM A420 เป็นข้อกำหนดมาตรฐานสำหรับอุปกรณ์ท่อที่ทำจากเหล็กกล้าคาร์บอนและเหล็กกล้าผสมที่ใช้สำหรับบริการอุณหภูมิต่ำ WPL6 เป็นวัสดุเกรดที่ใช้มากที่สุดภายใต้ A420

นอกจากเกรด WPL6 มาตรฐานยังรวมถึง WPL9, WPL3, WPL8 อุณหภูมิการทดสอบแรงกระแทกที่ -45 องศา -75 องศา -100 องศา -195 องศาตามลำดับ

ASTM A420 ครอบคลุมถึงข้อต่อสามทาง ตัวลด ฝาปิด ข้อต่อยูเนี่ยน และอื่นๆ ซึ่งผลิตขึ้นตามมาตรฐาน ASME B16.9, ASME B16.11, MSS SP-79 และ MSS SP-95 ในประเภทอุปกรณ์ท่อโครงสร้างแบบไร้รอยต่อและแบบเชื่อม อุปกรณ์เหล่านี้มักใช้ในท่อแรงดันและภาชนะ/ถังแรงดันที่อุณหภูมิต่ำ

อุปกรณ์ท่อ ASTM A420 WPL6 เข้ากันได้กับท่อ ASTM A333 เกรด 6 และหน้าแปลน ASTM A350 LF2 คลาส 1

มาตรฐาน ASTM

• A370: วิธีทดสอบคุณสมบัติเชิงกลของเหล็ก
• A960/A960M: ข้อกำหนดสำหรับข้อกำหนดทั่วไปสำหรับอุปกรณ์ท่อเหล็ก
• A1058: วิธีทดสอบสำหรับการทดสอบสมบัติเชิงกลของผลิตภัณฑ์เหล็ก-เมตริก

มาตรฐาน ASME

• ASME B16.9: อุปกรณ์เชื่อมชนเหล็กกล้าดัดสำเร็จรูปจากโรงงาน
• ASME B16.11: ข้อต่อเหล็กกล้าหลอม เชื่อมซ็อกเก็ต และเกลียว
• หมวดที่ 8 หมวดที่ 1 ภาชนะรับแรงดัน
• หมวดที่ ๙

มาตรฐาน MSS

• MSS SP-25: ระบบการทำเครื่องหมายสำหรับวาล์ว ข้อต่อ หน้าแปลน และข้อต่อ
• MSS SP-79: ตัวลดขนาดสำหรับเชื่อมซ็อกเก็ต;
• MSS SP-83: ข้อต่อท่อเหล็ก เชื่อมซ็อกเก็ต และเกลียว
• MSS SP-95: จุกนมและปลั๊กอุดรู;
• MSS SP-97: ข้อต่อทางออกกิ่งก้านที่เสริมแรงแบบบูรณาการ - เชื่อมแบบซ็อกเก็ต เกลียว และเชื่อมปลายแบบชน

มาตรฐาน ASNT

• SNT-TC-1A: แนวทางปฏิบัติที่แนะนำสำหรับคุณสมบัติและการรับรองส่วนบุคคลในการทดสอบแบบไม่ทำลาย

1) เหล็กจะต้องเป็นไปตามข้อกำหนดองค์ประกอบทางเคมีของวัสดุแต่ละชนิดที่ระบุไว้ในตารางที่ 1
2) ไม่จำเป็นต้องกำหนดองค์ประกอบทางเคมีของโลหะเชื่อมให้ตรงตามข้อจำกัดเดียวกันกับโลหะพื้นฐาน อย่างไรก็ตาม องค์ประกอบของโลหะเชื่อมจะต้องตรงตามคุณสมบัติทางกลและการกระแทกขั้นต่ำตามที่ระบุในมาตรฐานนี้
คุณสมบัติการดึงของวัสดุอุปกรณ์ท่อจะต้องเป็นไปตามคุณสมบัติการดึงที่จำเป็นสำหรับเกรดวัสดุที่ระบุไว้ในตารางที่ 3

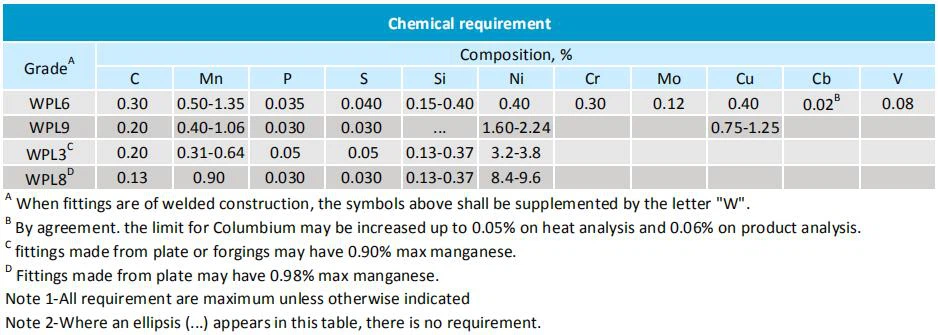

ตารางที่ 1

ตารางที่ 3

การตีขึ้นรูปอาจทำได้โดยการตีขึ้นรูปด้วยค้อน การตีขึ้นรูปด้วยเครื่องอัด การเจาะ การอัดขึ้นรูป การตีขึ้นรูปจากด้านบน การรีด การดัด การเชื่อม หรือการกลึง หรือวิธีการสองวิธีขึ้นไปในเวลาเดียวกัน กระบวนการขึ้นรูปควรให้แน่ใจว่าไม่มีข้อบกพร่องที่เป็นอันตรายกับส่วนประกอบที่ผลิต

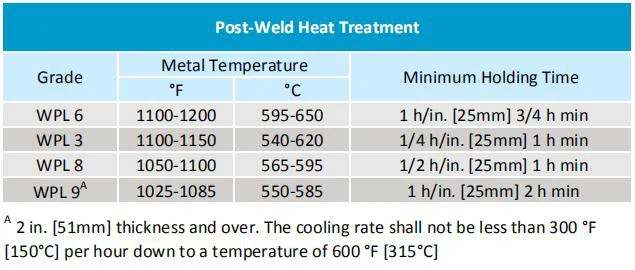

อุปกรณ์ภายใต้ ASTM A420 จะต้องจัดหาในสภาพที่ผ่านการทำให้เป็นมาตรฐาน ผ่านการทำให้เป็นมาตรฐานและอบอ่อน ผ่านการอบอ่อนหรือผ่านการชุบแข็งและอบอ่อน การเชื่อมทั้งหมดจะต้องเสร็จสิ้นก่อนการอบชุบด้วยความร้อนแบบออสเทนไนซ์

คุณสมบัติการทนต่อแรงกระแทกของโลหะฐานและโลหะเชื่อมจะต้องเป็นไปตามตารางที่ 4 และ 5

ตารางที่ 4

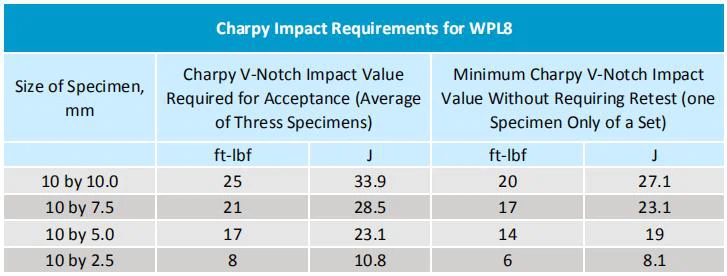

ตารางที่ 5

1) ไม่จำเป็นต้องทดสอบไฮโดรสแตติกภายใต้ ASTM A420
2) อุปกรณ์ทั้งหมดจะต้องสามารถทนต่อแรงดันทดสอบไฮโดรสแตติกเท่ากับที่กำหนดไว้สำหรับท่อที่ตรงกันตามที่ระบุซึ่งมีวัสดุเทียบเท่าได้ โดยไม่เกิดความล้มเหลว รั่ว หรือทำให้ประสิทธิภาพการใช้งานลดลง

ข้อต่อเชื่อมแบบหลอมรวมทั้งหมดจะต้องได้รับการตรวจสอบด้วยรังสีเอกซ์ตลอดความยาวตามมาตรฐานหม้อไอน้ำและภาชนะรับแรงดันของ ASME โดยทั่วไป ควรทำการตรวจสอบด้วยรังสีเอกซ์หรืออัลตราโซนิกหลังจากดำเนินการขึ้นรูปทั้งหมดแล้ว แต่หากอุปกรณ์ที่ทำจากท่อที่ผ่านการทดสอบดังกล่าวแล้ว ก็ไม่จำเป็นต้องทำอีก

เว้นแต่จะตกลงกันไว้เป็นอย่างอื่น การตรวจสอบทั้งหมดควรดำเนินการที่ไซต์ของผู้ผลิต การทดสอบอื่นๆ ในกรณีที่ตกลงกันไว้จะต้องทำโดยใช้วัสดุจากล็อตในคำสั่งซื้อ

นอกจากจะปฏิบัติตาม A960/A960M แล้ว จะต้องนำข้อกำหนดต่อไปนี้มาใช้ด้วย
ก. หลีกเลี่ยงการประทับตราแบบมีจุดไม่ต่อเนื่องคมชัด ควรประทับตราด้วยตราประทับแบบหัวทู่ต่อเนื่องหรือแบบหัวทู่ขัดจังหวะ
ข. ตามข้อตกลงระหว่างผู้ซื้อและผู้ขาย เครื่องหมายต่างๆ จะต้องถูกวาดหรือพิมพ์ลายฉลุบนอุปกรณ์ หรือประทับลงบนป้ายโลหะหรือพลาสติก ซึ่งจะต้องติดเข้ากับอุปกรณ์อย่างแน่นหนา
c. ข้อต่อที่มีรอยเชื่อมซึ่งได้รับการตรวจสอบด้วยคลื่นเสียงความถี่สูงแทนการใช้รังสีเอกซ์ จะต้องมีเครื่องหมาย "U" หลังการระบุความร้อน
d. ข้อต่อเกลียวหรือข้อต่อเชื่อมแบบซ็อกเก็ตจะต้องมีเครื่องหมายระบุระดับความดัน ปลั๊กและบูชที่จัดหาให้ตามข้อกำหนด ASME B16.11 ไม่จำเป็นต้องมีเครื่องหมายระบุ
e. จะต้องแสดงอุณหภูมิการทดสอบแรงกระแทกด้วยหากแตกต่างกับ ASTM A420 เช่น WPL-6-60 หรือ WPL3-176
